層流元件：流量計核心部件
| Bronkhorst 40多年來一直與供應商密切合作，以期確保和優化Bronkhorst流量計的質量。與當地供應商合作對Bronkhorst非常重要。 除了溝通交流、良好的交付可靠性和聯合創新實力，Bronkhorst還為當地經濟做出了貢獻。其中一家公司是Veco Precision?。
Bronkhorst與 Veco Precision一起致力開發Bronkhorst核心部件之一：層流元件。層流元件是Bronkhorst流量計的機械心臟。為什么說層流元件是流量計的關鍵部件呢？ 熱式質量流量計熱式質量流量計測量氣體的質量流量，采用加熱元件和溫度傳感器的組合，使用熱力學原理推導實際流量。溫度、壓力或密度變化需要少量校正并且很準確，尤其是在測量小流量時。 |
 |

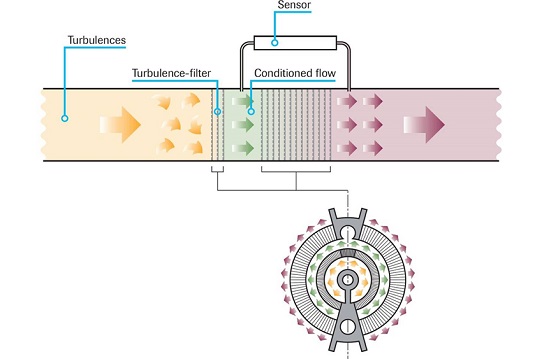

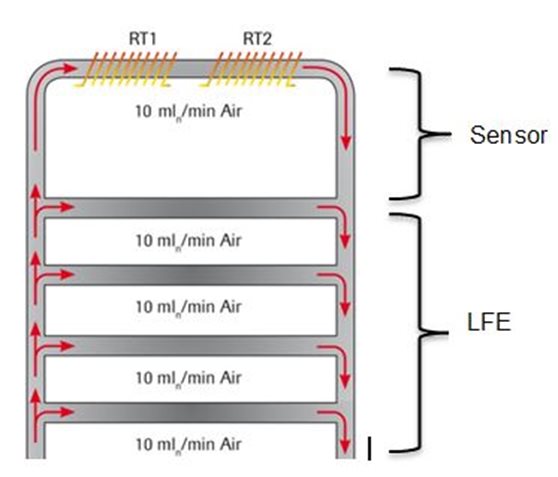

層流元件-核心部件圖1 所示層流元件是基于旁路原理的熱式質量流量計的核心部件。層流元件(LFE)的功能是產生分流。對于基于旁路原理的熱式質量流量計，質量流量在主流道的旁路中測量。由于LFE的特定尺寸，可以產生與毛細傳感器管相同的線性壓力/流量特性。 Veco Precision 蝕刻的薄堆疊板用于創建層流元件，可測量非常小到中等大小流量(< 1 mln/min 到20 ln/min)。旁路是內徑0.2mm的毛細管，可滿足快速響應和低耗能要求，因為只需要加熱一小部分管道。 |
|
|
|
化學蝕刻金屬零部件工藝為了創造行業產品，制造商須實現產品的小型化，從而實現組件的小型化。對于層流元件中的流盤，我們采用了化學蝕刻工藝，這是一種微精密零件的制造方法。 化學蝕刻化學蝕刻（也稱光化學加工和化學銑削）既快速又經濟，精度也很高。無需高昂的工具或機械，即可生產復雜、多層次、多功能、高精度的零件。相較“傳統”機器工藝（如CNC加工、沖壓、金屬絲腐蝕）以及“更現代”的工藝（如激光切割和電化學加工），化學蝕刻具有靈活性和可擴展性，提供了從原型機到大規模生產的具有競爭力的替代方案?？焖僭涂稍趲滋靸雀鶕D紙生產出來。 |
