氣體熱式質量流量傳感器 |
|

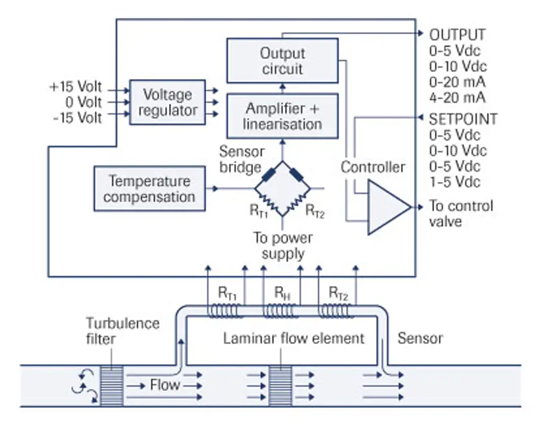

 圖1：質量流量傳感器（旁路）工作原理 |
什么是層流元件？層流元件（設備主流道中的流動組件）允許一定比例的流體與主流道平行地流過旁路（或傳感器通道）。 層流元件（或分流器）由一疊具有高精度蝕刻流道的不銹鋼片組成，具有與流量傳感器相似的特性。為了獲得更大的流量，疊片配備額外組件來過濾湍流效應。即使在不同的工藝條件下，使用該元件也能確保穩定可靠的流量配比。 |
氣體質量流量傳感器 – 旁路原理流量傳感器的氣體由兩個加熱器（圖1中的RHT1和RHT2）加熱。管子的溫度在相同的兩個點測量，加熱器同時也是傳感器。在沒有流量的情況下，旁路上兩點之間的溫差將為零。當流量增加時，隨著流體帶走熱量，第一個測量點（RHT1）的溫度會下降。同時，第二個測量點（RHT2）的溫度變高，因?yàn)榱黧w為其帶來熱量。流量越大導致的溫差越大，與質量流量成正比。 |

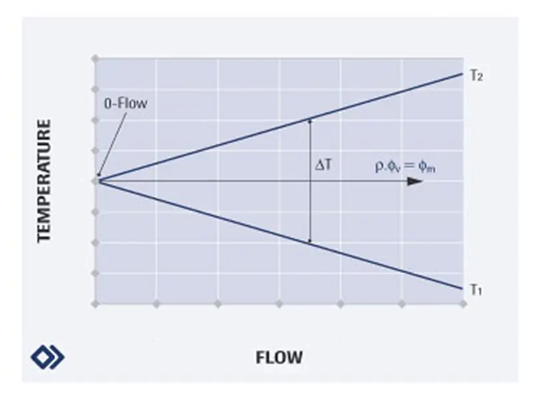

 圖2：通過質量流量傳感器的溫度 |
帶“旁路”氣體質量流量傳感器的Bronkhorst設備對旁通裝置來說，清潔、干燥的氣體應用是很好的應用，此類應用中較高的精度和重復性很重要，流量的一部分通過流量組件，例如EL-FLOW Select、EL-FLOW Prestige、IN-FLOW?和?EX-FLOW?裝置。EX-FLOW設備適用于危險（ATEX）區域的氣體流量應用。 作為上述旁通原理的一種變體，Bronkhorst為低壓降應用設計了一種特殊配置-Low-dP-FLOW系列。傳感器僅需約0.25到2.5 mbar。較大的流道降低堵塞風險，便于清潔和吹掃。該配置適用腐蝕性氣體。 |
